　　門禁系統安裝規范設計

　　一、 布線

　　1、 系統集中供電

　　a、 寧波門禁系統線路分為兩種：電源線、信號線。 電源線：主要給電鎖，讀卡器提供電源。 距離在50米以?xún)?nèi)需布rvvp(屏蔽)x*0.5線(x為所需線路)，距離在50米以外及100米內為rvvpx*1.0，100米至150米為rvvpx*1.5等。 信號線：主要是讀卡器通訊信號線、出門按紐控制線、通訊轉換器通訊線、門磁信號線及各種數據線。 雙絞網線或帶屏蔽雙絞網線及rvvp線。

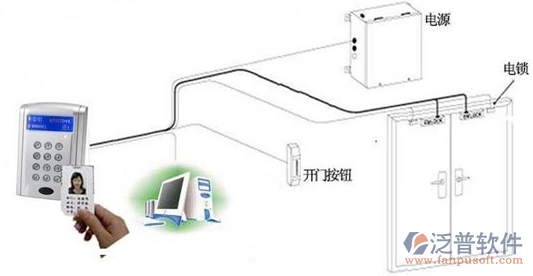

　　b、 每一門禁點線路根據具體要求分為：電鎖電源線、出門按鈕線、讀卡機電源線、讀卡機通訊線、門磁信號線及各種數據輸出入控制、信號線。

　　2、 泛普軟件泛普OA系統系統獨自供電(遠距離控制) 系統線路只有信號線，一般為rvvp線、雙絞線、屏蔽雙絞線。 信號線分為讀卡機通訊線、電鎖控制信號線、出門按鈕線、門磁信號線及各種數據線。 所有電源則由門禁專用控制電源供電。

　　3、 線路中間斷點 若線路中間有斷點，需將斷點用烙鐵焊上并做好絕緣處理。

　　4、 測線 線路在放線前，先對線路進行測試，以避免線路中間有斷點，線路布好后，需立即對線路進行測試，以測試在布線過程中線路有沒有斷點，安裝設備時，同樣需要對線路進行測試，以避免線路在布好后至安裝期間有沒有因其他施工造成對線路的破壞。

　　5、 屏蔽處理 線路應走弱電線槽，若無弱電線槽請走pvc套管。若不能走pvc套管，需盡最大程度離開強電且線路全部采用屏蔽線且將屏蔽網接地。

　　二、 調試 安裝前調試：

　　在安裝設備前需提前將設備品種、數量核對安裝合同，確定無誤后從庫房領出設備。 當設備從庫房中領出后，需對全部設備逐一測試，，以檢測設備是否正常，避免在安裝時帶來隱患。 安裝調試中： 設備安裝時，首先應對電源進行測試，以避免電源不穩定。 設備安裝完應對控制器統一加電測試。通電后應對每一設備進行檢查——是否正常工作。 若以上檢查無問題時，寧波門禁方可對整體系統進行統一嚴謹調試。

　　 以上調試需做好每一項調試筆錄，在門禁系統安裝過程中同時需將每天的安裝記錄作好詳細記錄。

　　安裝調試后： 安裝完成后，安排演示與甲方相關負責人，請其提出相關意見。并協商培訓事宜，若可以立即進行培訓，請甲方列出需系統實現的各種權限要求。泛普軟件依據所提出的要求進行筆錄，按照要求對系統軟件進行各種相關設置，實現其所需功能，并作好各種相關培訓，同時作好移交工作。若不能立即進行調試培訓，則須協商安排調試培訓日期。

　　* 同樣作好各種筆錄，若調試培訓完成后須由受培訓人員及甲方相關人員簽署相關培訓及設備移交使用文件。
